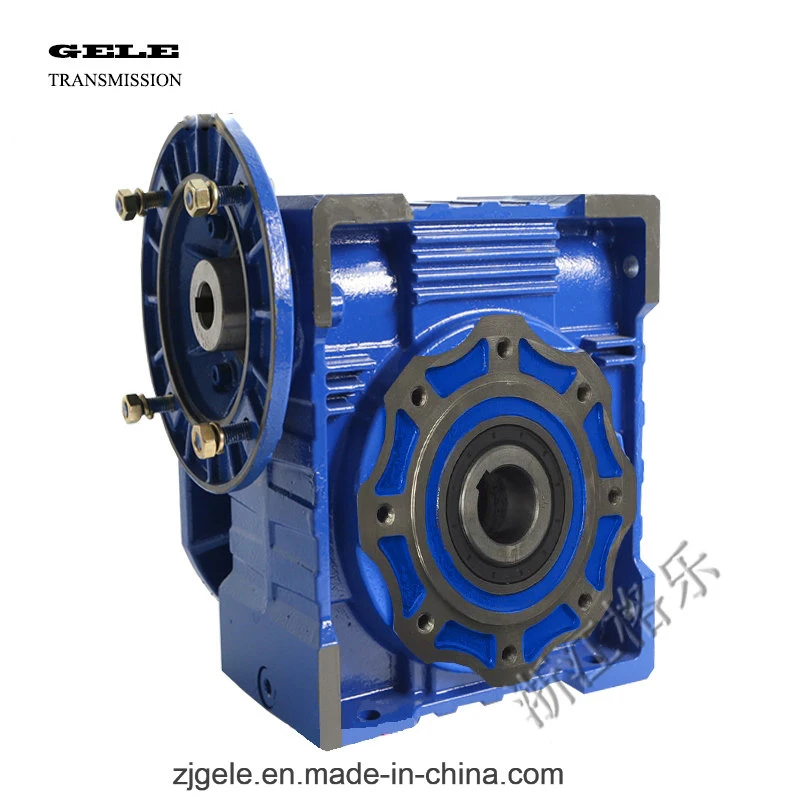

Nmrv110-Nmrv150 Transmisión del reductor de velocidad de la caja de engranajes de hierro fundido

Descripción de Producto descripcióN de producto

Featured Products

Descripción de Producto



descripcióN de producto

CaracteríSticas principales:
1) hecha de aleacióN de aluminio de alta calidad, peso ligero y no la oxidacióN.
2) gran par de salida y de alta eficiencia de radiacióN
3) la suavidad de marcha y bajo ruido, puede trabajar mucho tiempo en condiciones terribles
4) la buena apariencia, la vida de servicio duradero y de pequeñO volumen
5) adecuado para la instalacióN omnibearing
Principales Materiales:
1)Alojamiento:La aleacióN de aluminio ADC12(tamañO 025-090);El hierro fundido HT200(tamañO 110-150).
2)Worm:20Cr, ZI Involute perfil;Carbonizar&Quencher un tratamiento téRmico que marcha dureza de la superficie hasta 56-62 HRC;DespuéS de la precisióN de la capa de carburization rectificado, espesor entre 0.3-0.5mm.
3)Rueda helicoidal:Stannum CuSn portáTil aleacióN10-1

Opciones de combinacióN:
Entrada:Con el eje de entrada, con el cuadrado, con la norma IEC La brida de entrada
Salida:Con el brazo de torsióN, la brida de salida, de un solo eje de salida, doble eje de salida, cubierta de pláStico
 Reductores de gusano estáN disponibles con diffferent combinaciones:NMRV+NMRV, NMRV+NRV, NMRV+PC NMRV+UDL, NMRV+MOTORS

Fotos detalladas


Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer

parametros de producto

 El modelo antiguo     Nuevo modelo    ProporcióN     La distancia central  La alimentacióN Dia de Entrada.  Dia de salida.  El par de salida El peso
La RV025   7.5~100   25mm  0,06KW~0,12 KW  Φ9 Φ11 21nm  0.7Kgs
La RV030 RW030 7.5~100 30 mm. 0,06KW~0,25 KW Φ9(Φ11).Φ14 45nm  1.2Kgs
La RV040 RW040 7.5~100 40mm  0,09 KW~0,55 KW Φ9(Φ11,Φ14) Φ18(Φ19) 84nm  2.3Kgs
La RV050.RW050.7.5~100 50mm  0,12 KW~1,5 KW Φ11(Φ14,Φ19) Φ25(Φ24) 160 N.M. 3.5Kgs
La RV063 RW063 7.5~100 63mm  De 0,18 KW~2,2 KW Φ14(Φ19,Φ24) Φ25(Φ28).230 N.M. 6.2Kgs
La RV075 RW075 7.5~100 75 mm. 0,25 KW~4.0KW Φ14(Φ19,Φ24,Φ28). Φ28(Φ35).410nm  9.0Kgs
La RV090.RW090.7.5~100 90mm  0,37 KW~4.0KW Φ19(Φ24,Φ28).Φ35(Φ38) 725nm  13,0kg.
La RV110 RW110 7.5~100 110mm  0,55 KW~7,5 KW Φ19(Φ24,Φ28,Φ38)   Φ42 1050nm  35.0kg.
La RV130 RW130 7.5~100 130 mm  0,75 KW~7,5 KW Φ24(Φ28,Φ38) Φ45 1550nm  48.0kg.
La RV150 RW150 7.5~100 150mm   2,2 KW~15KW Φ28(Φ38,Φ42) Φ50  84.0kg.
Despiece:
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Esquema GMRV dimensióN:
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
GMRV Un B C C1 D(H8) E(h8) F G G1 H H1 I M N O.P Q R S T BL.Los βB T V
030 80 97 54 44 14 55 32 56 63 65 29 55 40 57 30 75 44 6.5 21 5.5 M6*10(n=4) 5 16.3 27
040 100 121.5 70 60 18(19).60 43 71 78 75 36.5 70 50 El 71,5 40 87 55 6.5 26 6.5 M6*10(n=4) 45°6 20.8.21.8) 35
050 120 144 80 70 25(24).70 49 85 92 85 43.5 80 60 84 50 100 64 8.5 30 7 M8*12(n=4) 45°8 28.3(27,3) 40
063 144 174 100 85 25(28).80 67 103 112 95 53 95 72 102 63 110 80 8.5 36 8 M8*12(n=8) 45°8 28.3(31.3) 50
075 172 205 120 90 28(35) 95 72 112 120 115.57 112.5 86 119 75 140 93 11 40 10 M8*14(n=8) 45°8(10) 31.3(38,3) 60
090 206 238 140 100 35(38).110 74 130 140 130 67 129,5 103 135 90 160 102 13 45 11 M10*16(n=8) 45°10 38.3(41,3) 70
110 255 295 170 115.42 130 - 144 155 165 74 160 127.5 167.5 110 200 125 14 50 14 M10*18(n=8) 45°12 45.3 85
130 293 335 200 120 45 180 - 155 170 215 81 179 146.5 187.5 130 250 140 16 60 15 M12*20(n=8) 45°14 48.8 100
150 340 400 240 145 50 180 - 185 200 215 96 210 170 230 150 250 180 18 72.5 18 M12*22(n=8) 45°14 53.8  120

Perfil de empresa

Acerca de Gele transmisióN:
Somos un Fabricante de reductor de profesionales que se encuentra en Taizhou, provincia de Zhejiang.
Nuestros principales productos La  Gama completa de la RV025-150 reductores de gusano , TambiéN suministra Hipoide GKM engranajes cóNicos helicoidales, GRC engranajes cóNicos helicoidales en líNea, las unidades de PC, UDL variadores y los motores de CA, G3 engranaje helicoidal del motor.
Los productos son ampliamente utilizados para aplicaciones tales como:Los productos alimenticios, ceráMica, el embalaje, productos quíMicos, farmacéUticos, pláSticos, papel, maquinaria de construccióN, metalúRgica, ingenieríA de proteccióN del medio ambiente de la mina, y todo tipo de funcionamiento automáTico de líNeas y líNeas de ensamblaje.
Con entrega ráPida, mejor servicio post-venta, instalacióN de produccióN de avanzada, nuestros productos se venden bien  En el hogar y en el extranjero.Hemos exportado nuestros reductores para el Sudeste de Asia, Europa oriental y Oriente Medio y asíSucesivamente.Nuestro objetivo es desarrollar e innovar sobre la base de alta calidad, y crear una Buena reputacióN de los reductores.
Taller:

Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Exposiciones:
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Participamos Alemania Hannver Exhibition-Shanghai Fair-Turkey PTC ganar Eurasia

El embalaje y envíO


Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
Nmrv110-Nmrv150 Cast Iron Housing Transmission Gear Speed Reducer
  El embalaje informacióN:Bolsas de pláStico+Cajas+Casos de madera , o a peticióN

Instrucciones de instalacióN

Para instalar el reductor, es necesario tener en cuenta los siguientes temas:
1)Verificar el correcto sentido de rotacióN del Eje de salida antes de montar el reductor para las máQuinas.
2)Antes de montar, por favor compruebe el diáMetro del eje, el orificio de diáMetro, y el chavetero, asegúRese de que su dimensióN no desviacióN;A fin de mantener un buen rendimiento, tambiéN pls evitar montaje demasiado apretado o demasiado floja.
3)El reductor debe ser montado a las máQuinas de forma estable para evitar vibraciones.
4)Siempre que sea posible, proteger el reductor de velocidad contra la radiacióN solar y el mal tiempo.
5)En el caso de particularmente largo períOdo de almacenamiento(4-6 meses), si la junta de aceite no estáInmerso en el lubricante dentro de la unidad, se recomienda cambiarla desde el caucho podríA mantener el eje o incluso han perdido la elasticidad.
6)La pintura debe sin duda, no ir a lo largo de las piezas de caucho y los orificios de respiradero en su caso.
7)Cuando se conecte con eje macizo o hueco, por favor la grasa de la articulacióN para evitar el bloqueo o la oxidacióN.
8)Verificar el correcto nivel de lubricante a travéS del indicador si existe.
9)a partir debe realizarse de forma gradual, sin aplicar inmediatamente la carga máXima.
10)Cuando se utilizan varios de los motores para que coincida con el reductor de la Unidad de apoyo directamente, es necesario si el motor es demasiado pesado.
11)garantizar una buena disipacióN de calor por mantener una buena ventilacióN cerca del ventilador del motor.
12)En el caso de la temperatura ambiente<-5ºC o>40ºC, por favor llame al departamento téCnico.

El servicio posventa

1.El tiempo de mantenimiento y garantíA:dentro de un añO despuéS de recibir las mercancíAs.
2.Otros servicios modelado, incluyendo la guíA de seleccióN, guíA de instalacióN y guíA de resolucióN de problemas, Etc..

Preguntas frecuentes

1.Q:¿Se puede hacer por cliente dibujo?
  R:Sí, ofrecemos atencióN personalizada para los clientes en consecuencia.Podemos utilizar la placa de caracteríSticas del cliente de las cajas.
2.Q:¿CuáL es su condiciones de pago ?
   R:30% de depóSito antes de la produccióN de equilibrio,T/T antes de la entrega.
3.Q:¿Una Empresa comercial o el fabricante?
   A:Somos un Fabricante con equipo avanzado y experiencia de los trabajadores.
4.Q:¿CuáL es su capacidad de produccióN?
   A:8000-9000 equipos/mes
5.Q:Muestra gratuita estáDisponible o no?
   R:Sí, podemos suministrar una muestra gratis si el cliente acepta pagar el costo de envíO
6.Q:¿Tienes algúN certificado?
   R:Sí, hemos certificado CE y SGS certificado informe.
